产品详情

点击浏览商品大图

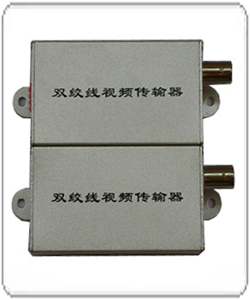

1500米有源双绞线视频传输器





MC-1500有源双绞线视频传输器

MC-1500T?可通过五类或五类以上非屏蔽双绞线(UTP)传送1路高质量视频信号,标称传送距离1500米(适当降低指标可以传输到1600米以上)。本系统分为发射机和接收机两部分。(可根据双绞线实际长度来设置不同的接收器拨码开关)

安装说明

 发射机(MC-1500T)

1.将要发送的视频信号(如摄像头等)通过视频线接入MC-1500T的BNC座;

2.选定一对双绞线(必须绞合在一起的一对)分别接入MC-1500T的标有VIDEO端子的V +V- 端子;

3.电源按电源插座接线端子的 + - 正确接入,电压范围为直流12V,严禁把电源接入双绞线端子上以免造成设备永久损坏

发射机安装检查

1.电源指示灯为亮,电压为直流12V

2.各种接线端子已拧紧



接收机(MC-1500R

1.按照发送端同样颜色双绞线(必须绞合在一起的一对)的两个端子分别接入MC-1500R的标有VIDEO端子的V+V- 端子;

2.将要输出的视频信号通过视频线接入MC-1500R的BNC座;

3.电源按电源插座接线端子的 + - 正确接入,电压范围为直流12V,严禁把电源接入双绞线端子上以免造成设备永久损坏

4.按拨码开关设置表正确设置拨码开关位置(根据双绞线实际距离来设置)。

接收机安装检查

1.电源指示灯为亮,电压为直流12V

2.各种接线端子已拧紧

工作环境

☆  输入电压(推荐):+12V/DC,电流500mA

☆  工作温度范围:-25℃~+70℃

☆  相对湿度:     0~95%(非冷凝)

注意事项

☆  输入电压必须在直流12V范围内。

☆  非屏蔽双绞线,线规为2416AWG0.50.3mm),使用屏蔽双绞线会缩短传输距离。

☆  用来传输信号的双绞线必须绞合在一起,不可分开使用,也不可用平行线。

☆  设备对静电敏感,严禁自行拆卸或维修。

☆  严禁带电插拔信号接口,以免造成设备损坏。

☆  严禁设备进水。

☆  保护地应接入大地,并且应符合接地要求,特别是室外使用的情况下。

安装图示说明:

说明:

拨码开关设置表为推荐设置(工厂按照非屏蔽五类以上双绞线测试结果)由于使用的双绞线缆的差异,用户可根据实际距离比照显示效果来设置到更远或更近的距离挡(比如1100米可以设置到1000米档或1200米档),以得到最佳的图象效果。

配送二个12V1A电源
