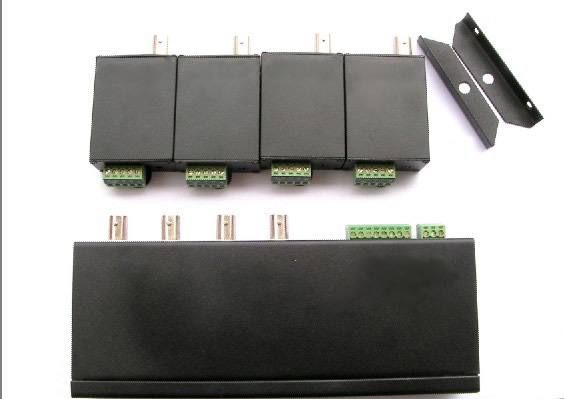

4路有源双绞线视频传输器

四路有源双绞线视频收发器使用非屏蔽网线作为传输介质，实时传输单色或彩色PAL、NTSC、SECAM等等制式的基带视频信号，可同时传输1至4路视频信号。收发器超强的干扰抑制、超低的电磁辐射能力可以使控制信号、音频、多路视频共缆传输。在一根五类以上的非屏蔽网线中的四对线任取一对线就可以传输一路信号、四对线可以传输四路视频、或多种信号的组合而且互不干扰。产品内设瞬态冲击保护措施，有很强的环境适应能力和较好的防雷效果。

主要技术指标：

视频	1、频率响应：DC to 6MHz；２、共模抑制比：0 to 6MHz，60dB
线缆要求	1、线缆类型： 24-16AWG，5类或5类以上非屏蔽网线；2、阻抗：小于10Ω/100M；
线缆要求	3、DC环路电阻：约18Ω/100M；4、分布电容：小于62pF/M
电源	1、电压：AC/DC12V； 2、电源指示：LED；3、最大电流：100MA；
电源	4、一般功耗：发射约0.15W，接收约0.5W
环境要求	1、工作温度：0℃—70℃；2、相对湿度：0—95%
瞬态抑制	1、3000V时为 1.2μS/50ΜS；2、8000V时为 8μS/20μS
机械指标	1、外型尺寸：发射 774122MM，接收 2188430MM

接线步骤：

1. 用同轴线连接摄像机视频输出口和发射器的BNC头；

2. 接收器BNC头用同轴线与监视器(或硬盘录像机)视频输入口相连；

3. 用非屏蔽网线中的每一对线分别连接收、发器接线端的每一组正负号，每一对线传输一路视频信号；

4. 若四路有源接收端配（发射端）无源双绞线传输器，则每一对线应相反的连接无源正负端；

5. 四路有源接收端还提供网络插座接线方式，可按图示制做网络水晶头；

6. 接线端标识AC/DC12V是接入电源，产品内部整流无须识别正负电源。

距离	有源发射	有源接收	备注
300M	0 0 0 0	1 1 0 0	0=上、1=下, 拨码后请调整电位器，以达到理想效果。由于线材和环境差异，以上只供参考，实际还需要具体调整。
600M	1 0 0 0	1 1 1 0
900M	1 1 0 0	1 1 1 0
1200M	1 1 1 0	1 1 1 0
1500M/1800M	1 1 1 1	1 1 1 1

注：带可调电位器的为接收端，反之为发射端。
