“双网口”录像机一般有“2种”网络工作模式：

√  网络容错：

两张网卡使用相同的IP地址，选择“主网卡”，可选择LAN1（通常是下面网口）或LAN2（通常是上面网口）为主网卡，当一块网卡的网络出现故障时，系统启用备份网卡来保证系统的网络工作正常。

√  多址设定：

两张网卡参数相互独立，网卡相互工作，选择“网卡选择”可分别对LAN1（通常是下面网口）和LAN2（通常是上面网口）进行设置。可选择一张网卡为默认路由，当系统主动连接外部网络时，数据由默认路由转发。

一般应用场景：一个网口连接摄像机，另外一个网口连接连接外网的路由器；或者一个网口连接一个网段的IP地址，另外一个网口连接另外一个网段的摄像机。实际是否要运用请根据自己的情况来做选择。

——关联知识：录像机网卡网络模式（网络容错、多址设定、负载均衡）是什么？

【网络容错—配置步骤】

网络容错模式，您只需要设置一个网口设置参数（IP地址、子网掩码255.255.255.0、默认网关）即可，相对简单；不再过多赘述。

【多址设定—配置步骤】

→ 我们假设现在录像机Lan1口接的路由器的ip地址是192.168.1.1，而我们需要添加的摄像机的网段可以是192.168.0这个网段的。

提醒：多址设定模式下，LAN1和LAN2不能接到一个局域网内！

1、将路由器连接LAN1：

进入录像机主菜单—系统配置—网络配置—基本配置界面，将工作模式改为"多址设定"，网卡选择LAN1，设置LAN1的IP地址可自动获取（或设置为192.168.1.100）以及其他网络参数，默认路由选择LAN1，点击“应用”。

2、将摄像头连接LAN2：

网卡选择LAN2，给LAN2分配IP地址为192.168.0.100，其他网络参数设置如图，默认路由LAN1，设置完成后点击“应用”。

通常大路数96000系列的NVR工作模式（有3种）可选择（普通NVR一般只有网络容错、多址设定）：

✔ 负载均衡：

两张网卡使用相同的ip地址，系统总的带宽将由两个网口平均负担，使系统具有两个千兆网络的吞吐量。

注意：交换机上不能开mac地址校验。，同一个局域网，比如都是10.段的是可以的，但不能跨网段，比如发到公网。

✔ 网络容错：

两张网卡使用相同的IP地址，选择“主网卡”，可选择LAN1或LAN2为主网卡，当一块网卡的网络出现故障时，系统启用备份网卡来保证系统的网络工作正常。

✔ 多址设定：

两张网卡参数相互独立，网卡相互工作，选择“网卡选择”可分别对LAN1和LAN2进行设置。可选择一张网卡为默认路由，当系统主动连接外部网络时，数据由默认路由转发。

——关联知识：录像机的双网口（多址设定、网络容错）怎么使用？

检查录像机能否“自动获取”IPV4地址和默认网关地址？

第一步：确认网口

先判断设备是否双网口设备，是，确认连接外网的网口，网络参数配置需检查外网网卡

第二步：确认是否开启自动获取IP？

录像机开启“自动获取”IPV4地址和网关地址

1、“没有开启”自动获得IP：记录旧IP地址后，启用自动获得IPV4后，应用。

2、“已开启”自动获得IP：观察IPV4地址和默认网关。

第三步：判断结果

✔ 结果1（网络不通）：IPV4地址和默认网关：显示空白（没有参数），说明“内网不通”，

✔ 结果2（网络不通）：IPV4地址和默认网关：显示0.0.0.0，说明“内网不通”，

✔ 结果3（网络不通）：IPV4地址：显示192.168.1.168，默认网关：显示X.0.0.0，新版NVR在获取不到IP的时候，IP会自动固定为1.168；也说明“内网不通”，

✔ 结果4（正常）：能获取IPV4地址（不是192.168.1.168）和默认网关；说明“内网正常”，

您可看下萤石云是否上线（可能有延时，建议等3-5分钟）？还未上线，请查看“第4步↓”。

——内网不通排查思路：录像机/摄像机无法自动获取IP和网关

录像机“自动获取”IPV4地址和默认网关地址，查看路径：

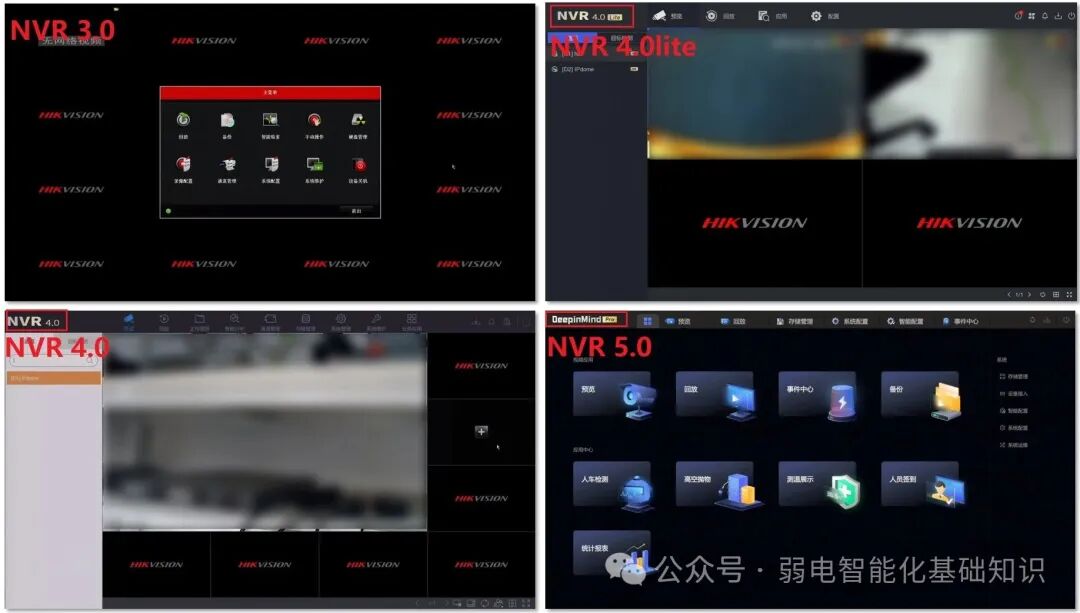

1、录像机接显示器

NVR 3.0（红黑界面）：主菜单→系统配置→网络配置→基本配置→启用自动获得IPV4地址

NVR 4.0lite：配置→网络配置→基本配置→TCP/IP→自动获得地址（IPV4）

NVR 4.0：系统管理→网络配置→基本配置→TCP/IP→IPV4

NVR 5.0：进入桌面→系统→系统配置→网络配置→网络参数→TCP/IP

2、网页访问录像机

√ 普通版本NVR

路径：配置→网络→基本配置→TCP/IP→自动获取

√ 5.8.X版本NVR

路径：系统配置→网络配置→网络参数→TCP/IP→自动获取

确认录像机网口、网线连接是否正确？

1、单网口（录像机只有1个LNA口）

确认录像机的LAN口，已和路由器的LAN口连接，或者跟路由器的LAN口连接到同一个交换机（或同一个局域网内）。

2、双网口（录像机有2个LNA口）

如果工作模式是“多址设定”或“网络容错”，则确认默认路由设置的网口需要跟实际连接路由器的网口一致：

✔ NVR 3.0：主菜单--系统配置--网络配置--基本配置--默认路由

✔ NVR 4.0lite：配置--网络配置--基本配置--TCP/IP--默认路由

✔ NVR 4.0：系统管理--网络配置--基本配置--TCP/IP--默认路由

✔ NVR 5.0：进入桌面→系统→系统配置→网络配置→网络参数→TCP/IP→默认路由

1）默认路由选LAN1：

确保LAN1口，和路由器任一LAN口连接同一个交换机（或同一个局域网内）。

2）默认路由选LAN2：

确保LAN2口，和路由器任一LAN口连接同一个交换机（或同一个局域网内）。

录像机接线正常，还是内网不通（无法自动获取IP和网关），先自行排查一下网络：

✔ 属于普通“家庭”网络：

一般是路由不通导致的，请自行排查线路！

推荐方法：您可将插录像机的网线先拔下来，直接插到电脑网口上，电脑设定自动获取IP，看电脑能否正常上网？

1、如果电脑能上网：说明网线没问题。

2、如果电脑也不能上网：说明您这根网线有问题，自行检查一下线路。

✔ 属于“企业/公司/单位”网络：

建议先询问网管人员，电脑是否需要设定“指定IP地址及网关”才可以上网？

如果是，请您将设备设置一个网管人员分配的“指定IP地址及网关”即可（首选DNS地址一般填：114.114.114.114，备用不用填写）。

因不同版本录像机操作界面有差异，按需查看详情：

【web】录像机网页目的地址

普通版本NVR不支持web进行目的地址测试。

行业录像机V5.01.062版本起支持（其他录像机版本建议以实际页面显示为准！），示例：

路径：网页访问录像机—进入维护与安全—系统维护—目的地址
