本方案专为小区、建筑工地、工厂等场景的高空抛物监控而设计，主要监督人在高空 抛洒杂物的不文明行为（高空抛物），从而回溯可能对地面车辆、人员、公共财物等造成的 伤害。通过本方案，可有效获取抛物者的楼层信息和人员外貌，一定程度上遏制此不文明 行为的发生。

一、 方案亮点

记录抛物瞬间 点位全面覆盖，有效记录人员在高空进行抛洒杂物等不文明行为造成财物损坏，人员伤亡 等事故。

 抛投记录回查 抛投的瞬间较快，可录像回查整个抛投过程，高效进行事后追查。

有效震慑抛投人 通过安装监控设备，对抛投的人员进行有效震慑，减少不文明事件的发生。

 变焦镜头，调试方便 变焦镜头及云台，使得安装调试更加方便，并且可以设置轮巡预置点，查看重点点位。

二、 实施方案

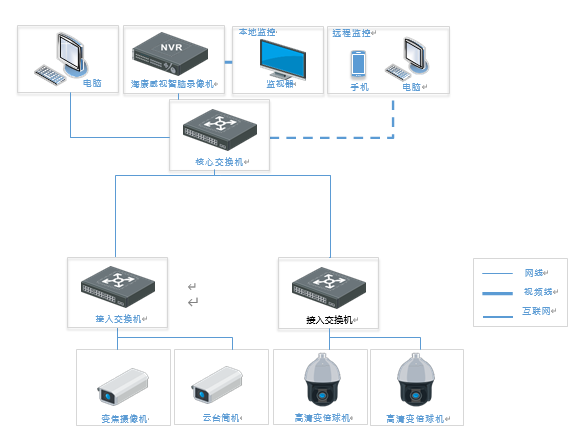

方案通过变焦摄像机（含云台筒机）、高清球机来实现图像的高清及远距 离采集，通过交换机，将信号稳定传至后端录像机，实现监控预览、存储、回查等其他 功能。

三、 安装说明

3.1 设备选型说明

根据楼层高度的整体划分，即 0-15 米为中低，15-30 米为中高，30 米以上为高，以 一层楼 3 米进行计算，分别对应楼层的设备选型请见下表。

3.1.1 中低层-变焦摄像机

变焦筒型摄像机，2.7-8mm，2 倍光学变倍，变焦功能可灵活调节监测距离，最远清 晰可见距离 10-15 米内的人员活动，具有较强的环境适应性。

安装方式：在地面立杆或近地墙面 3 米高处，建议距离大楼 10 米以内。

镜头调节：支持水平 0-360°调节，垂直 0-90°调节，以调整监控角度。

3.1.2 中高层-云台筒型摄像机

云台筒型摄像机，2.8-12mm，4 倍光学变倍，最远清晰可见 30 米内的人员活动，且 可变倍监控所关注的楼层，减少镜头焦距的选型困扰。

支持 300 个预置位，8 条巡航扫描，4 条花样扫描，实现一栋楼上多个重点关注点位 的巡航监控。

安装方式：在地面立杆或近地墙面 3 米高处，建议距离大楼 10 米以内。镜头调节：云台控制水平方向 360°连续旋转，垂直方向-40°~30°，调节灵活，可视

楼层高度增加。注意事项：

当需要将壁装云台筒机安装到立杆上时，可不用膨胀螺丝进行安装，直接使用内六 角螺丝进行固定安装。

室外摄像机墙壁安装推荐长壁装支架，不推荐使用短壁装支架或者吊装支架。

3.1.3 高层-高清球机

支持 0.005Lux 超低照度，支持 23 倍光学变倍，红外照射距离最远可达 150m。

支持 300 个预置位，8 条巡航扫描，4 条花样扫描。实现一栋楼上多个重点关注点 位的巡航监控。

真宽动态，自动平衡画面中最亮和最暗的部分，以便看清更多监控细节。安装方式：安装在高处，如小区的楼层顶天台，采用立杆装或墙壁装，实现对其他楼

层进行监控。

镜头调节：云台控制水平方向 360°连续旋转，垂直方向-15°-90° ，调节灵活，可兼顾多个楼层。

注：由于安装在高处的楼顶，所以需注意防雷和防风，球机安装在金属杆上，导通良 好，可直接借助金属杆接地。

3.2 设备供电说明

3.2.1 变焦摄像机、云台筒机的供电方式

通过 DC 12V 直流电源为变焦摄像机、云台筒机供电。

3.2.2 高清球机的供电方式

通过 AC 24V 交流电源为球机供电。

四、设备安装高度说明

通过实测及计算，2.8mm 镜头距离大楼 10 米远，大约可以看到 20 米的高度，即 6 层 楼左右(按层高 3 米计算)。2.8mm 可视角度为 90°左右，可视宽度也约为 20 米。12mm 的

球机镜头，架设位于楼层 50 米远，可监控宽度约为 20 米，高度约为 12 米，即 4 层楼左右(按层高 3 米计算)。

l          小高层（6 层左右，20 米）：选择 1 台云台筒机即可。

l          中高层（12 层左右，40 米）选择 2 台云台筒机也可。

l          高层（12 层以上，40 米以上）选择在对面 50 米外，架设 1 台球机满足 4 层楼监 控。

注：随着楼层高度的增加，相应的就需要增加球机的数量，具体场景需要根据楼层间 距，楼层宽度等数据进行实际选择。根据项目预算，建议适时开启巡航功能关注多个不同 时间段的关键点位，大大提高方案性价比。

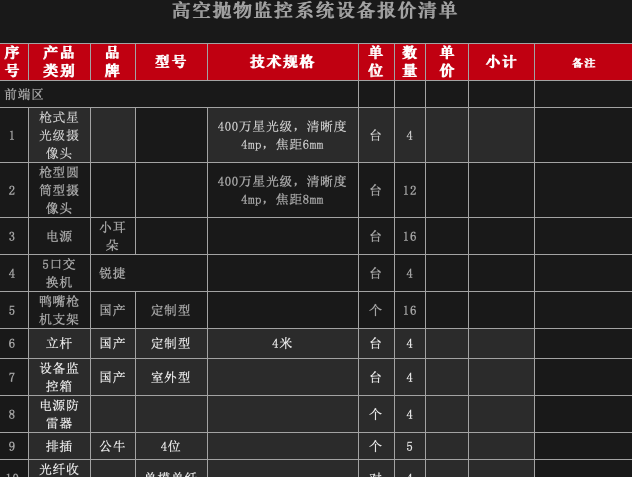

五、 产品清单
